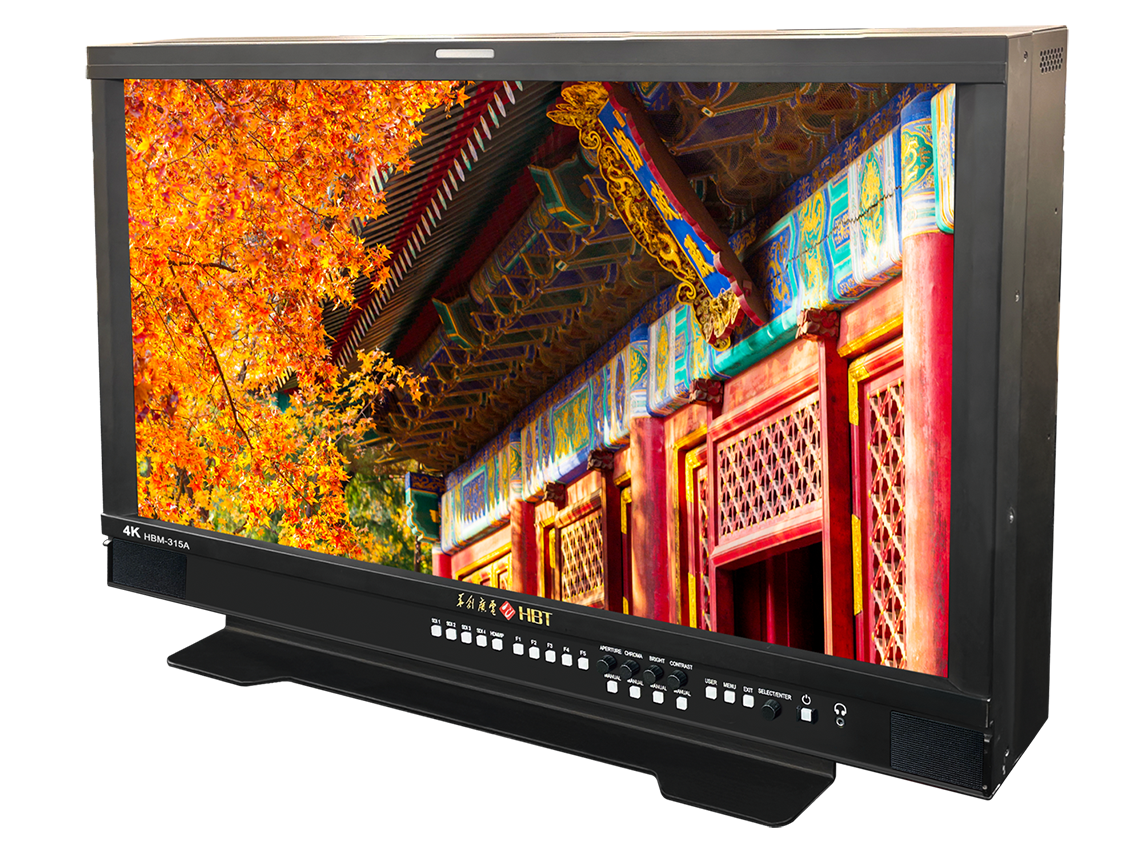

HBM-315A广播监视器
主要特征
•31.5" 3840x2160超高清大屏，清晰查看每一粒像素
•1000nit高亮度，适合户外拍摄
•坚固耐用的铝合金外壳
•灵活直观的按键操作
•具有BT709, DCI-P3, BT2020校准色彩空间可选
•多种显示模式（单画面、全波形、双画面、画中画、四画面、8K）
•合并4个12G-SDI支持高达8K信号
•5组用户菜单功能设置，一键调出
•自定义3D LUT（高达50个）
•支持 GPI 控制；动态 UMD（RS485 输入及输出）
•连接网络通过专属软件支持远程控制
•2色TALLY指示灯
•SFP光纤接口可插入光纤模块实现ST2110 IP信号连接 (光纤模块为可选)
•立体监听耳机孔，内置扬声器

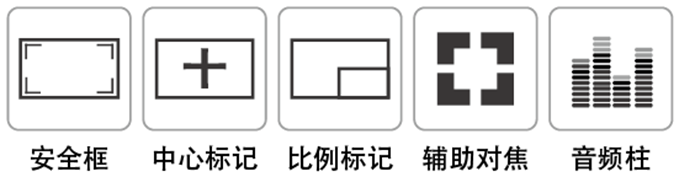

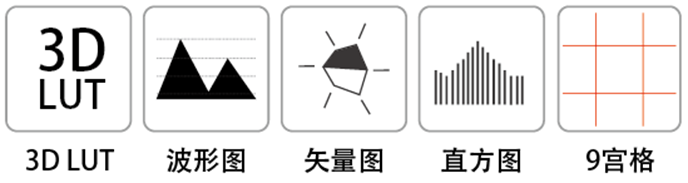

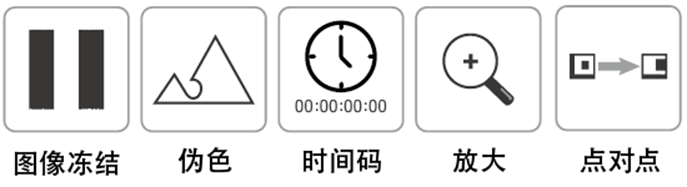

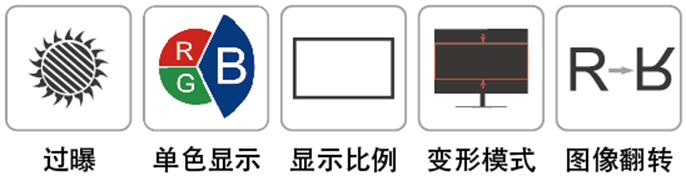

全方位辅助功能
 |
 |
 |
 |
参数
|
产品名称 |
31.5" 1000NIT 12G-SDI 4K/8K监视器 |
||
|
型号 |
HBM-315A |
||
|
屏幕尺寸 |
31.5" QD-OLED |
||
|
色彩 |
1.07B |
||
|
色域 |
BT2020色域≥75% |
||
|
分辨率 |
3840x2160 pixels |
||
|
点距 |
0.13695(H) x RGB x 0.13695(V) mm |
||
|
屏幕比例 |
16:9 |
||
|
亮度 |
1000 cd/㎡ |
||
|
顺序对比度 |
500000:1 |
||
|
同时对比度 |
30000:1 |
||
|
响应时间 |
0.5ms |
||
|
可视角度 |
89°/89°(L/R) 89°/89°(U/D) |
||
|
输入 |
12G -SDI (*4)(支持四链路12G-SDI 8K格式） HDMI (*1); RS485 (*1); GPI (*1); USB (*1); (升级，导入LUT); LAN (*1); SFP (*1) |
||
|
输出 |
12G-SDI (*4)（支持四链路12G-SDI 8K格式） HDMI (*1) RS485 (*4) |
||
|
音频 |
SDI/SFP：16CH HDMI：4CH 3.5mm耳机孔, 扬声器 |
||
|
SDI |
SMPTE 274 |
4:2:2 Y'Cb'Cr' 10-bit |
1080p(23.98/24/25/29.97/30/50/59.94/60) 1080i (50/59.94/60) 1080PsF (23.98/24/25/ 29.97/30) 2048x1080p(23.98/24/25/29.97/30/47.95/48/50/59.94/60) 2048 x 1080psf(23.98/24/25/29.97/30) |
|
SMPTE 296 |
4:2:2 Y'Cb'Cr' 10-bit |
720p (50,59.94, 60) |
|
|
SMPTE 260 |
4:2:2 Y'Cb'Cr' 10-bit |
1035i (59.94/60) |
|
|
SMPTE 295 |
4:2:2 Y'Cb'Cr' 10-bit |
1080i (50) |
|
|
SMPTE 425-B |
4:2:2 Y'Cb'Cr' 10-bit |
1080p (50/59.94/60) 2048 x 1080p (47.95/48/50/59.94/60) |
|
|
SMPTE ST 2036 |
4:2:2 Y'Cb'Cr' 10-bit |
3840 x 2160p (23.98/24/25/29.97/30/50/59.94/60) |
|
|
SFP支持格式 |
ST2110支持一路视频输入输出（2022-7） 支持（ST2110-10/20/30/40）；支持Nmos互通协议 支持格式：2160P(50/59.94/60)；1080P(50/59.94/60)；1080I(50/59.94/60) |
||
|
HDMI支持格式 |
4096×2160p (60/59.94/50/30/29.97/25/24/23.98) 3840×2160p (60/59.94/50/30/29.97/25/24/23.98) 1080p (60/59.94/50/30/29.97/25/24/23.98) 1080i (60/59.94/50)；720p (60/59.94/50) |
||
|
输入电压 |
AC 100V~240V |
||
|
功耗 |
最大95W |
||

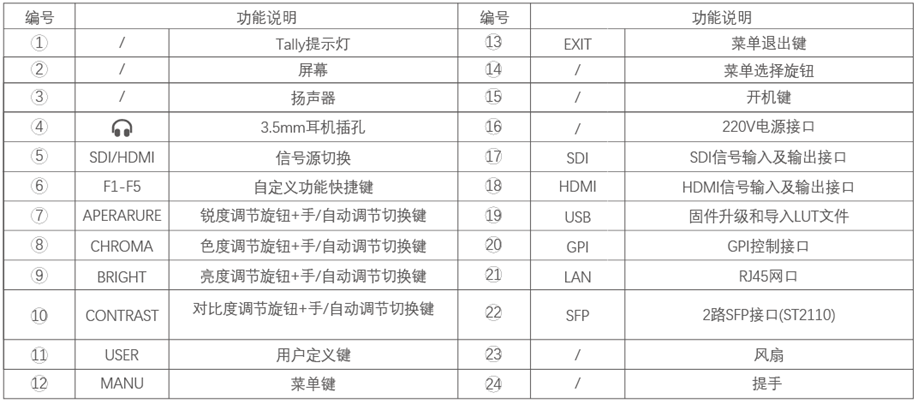

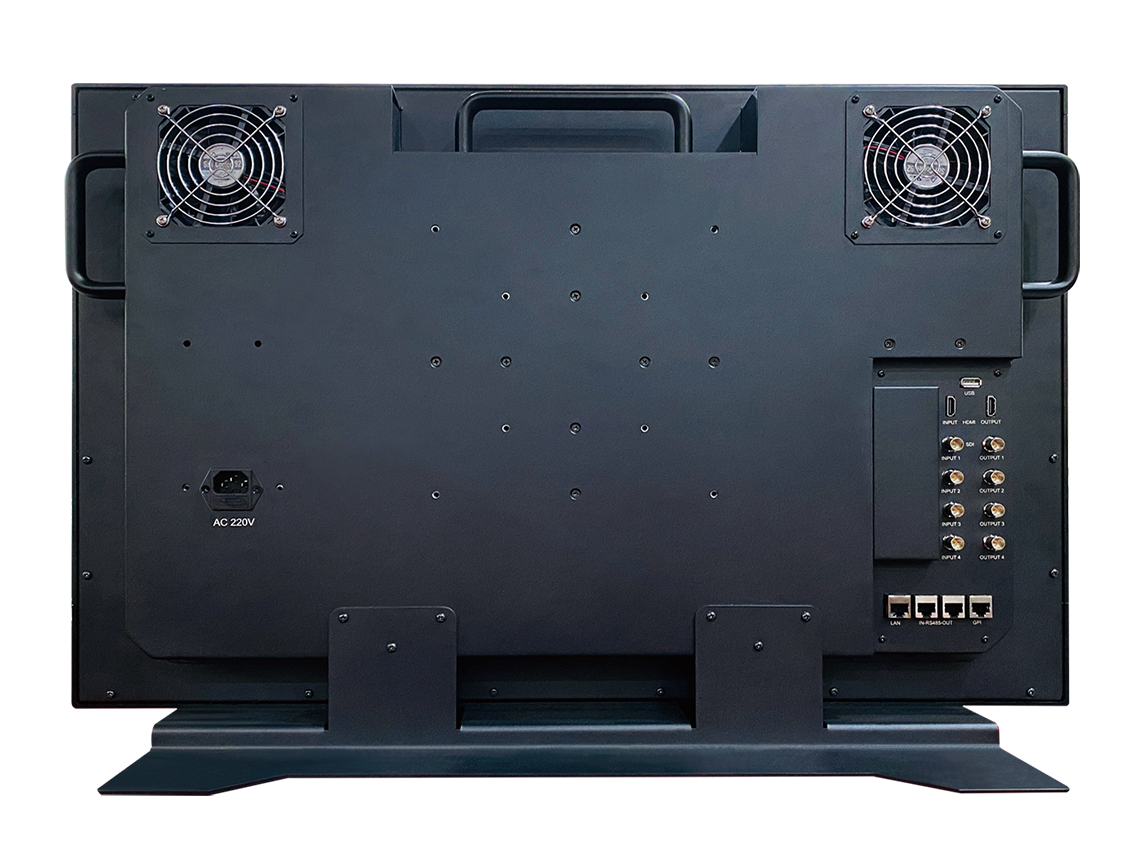

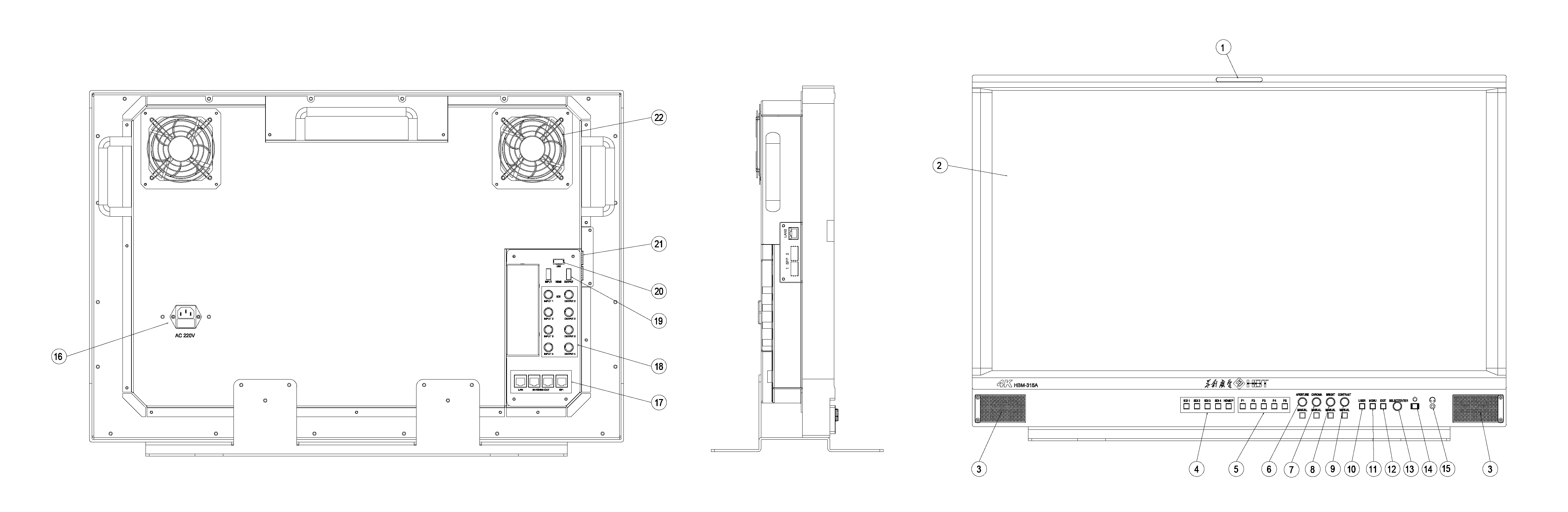

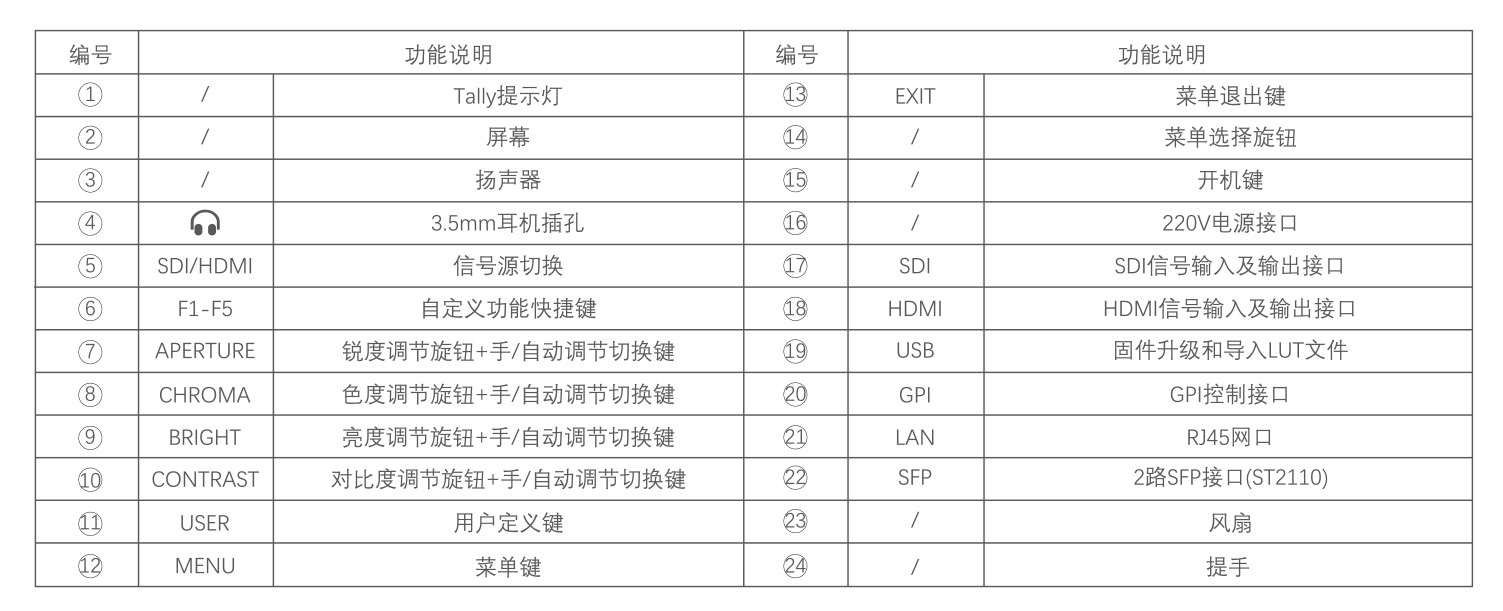

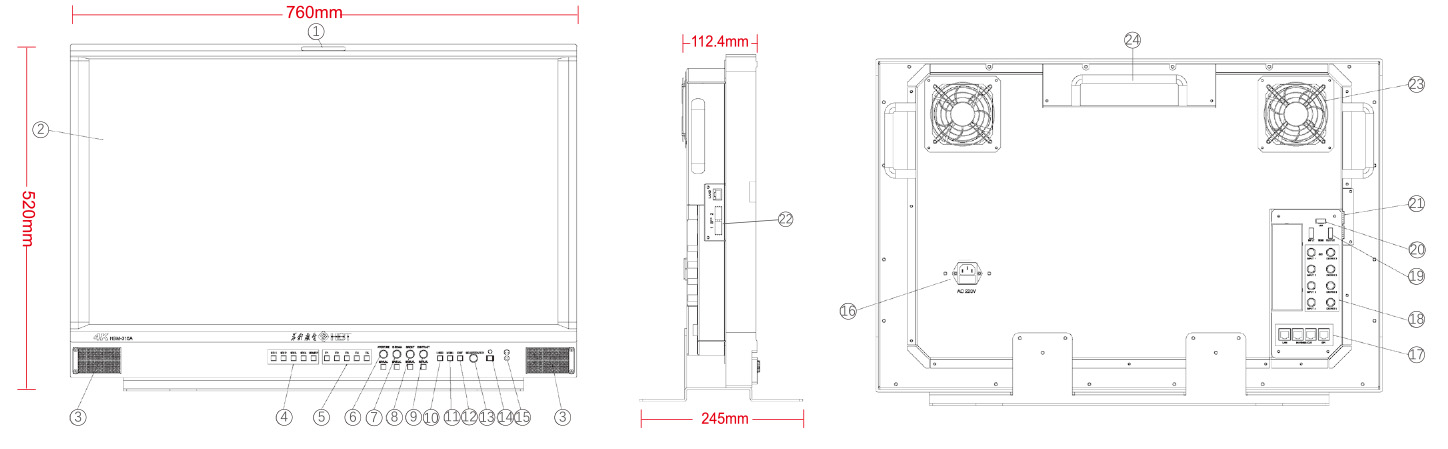

产品概览
