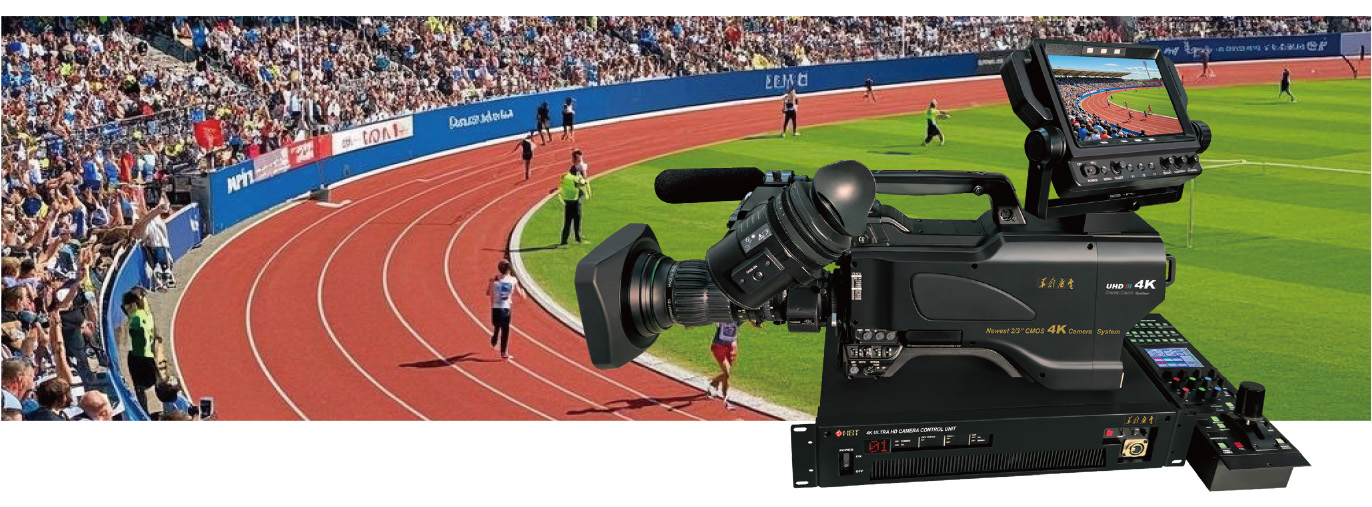

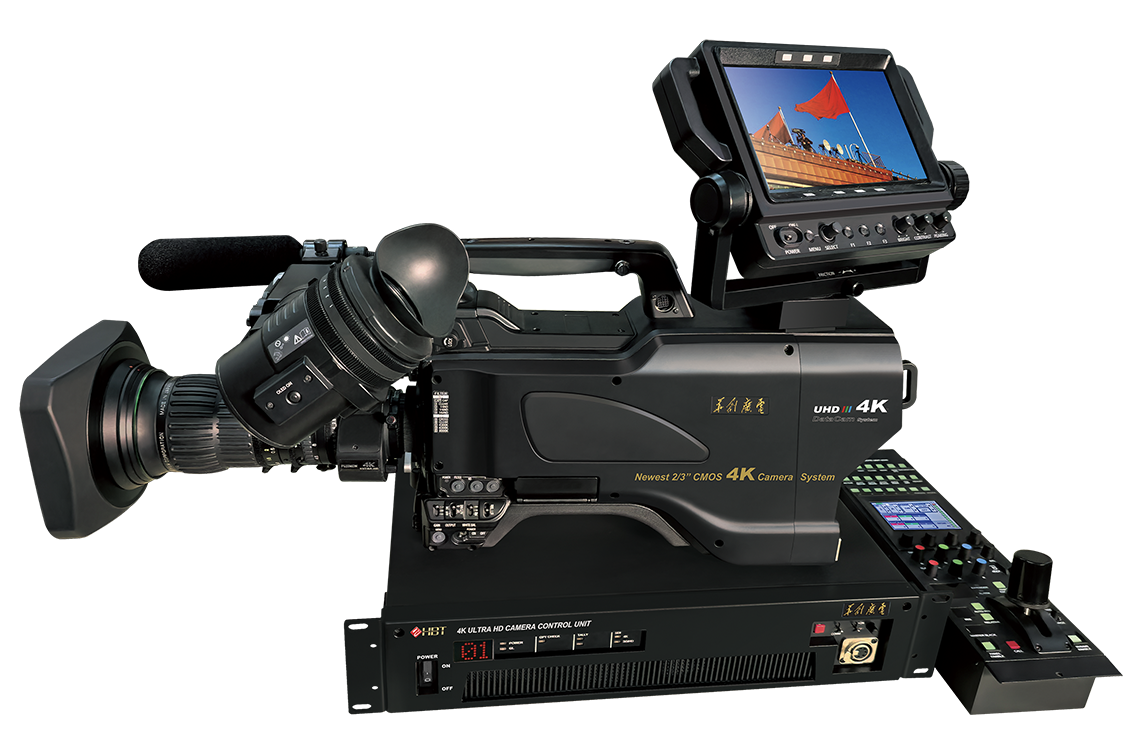

UHC-4881 广播电视超高清摄像机EFP系统

为响应国家决策与部署，推进超高清制播、传输等领域的设备更新，华创加快了产品产业化的进程。华创凭借自己长达20多年的摄像、成像、录像技术与经验，沿承广播电视标准的B4卡口和3片、2/3" 传感器，开发成功了国产新一代4K超高清摄像机EFP系统。为演播室、转播车、大型体育赛事和重要国际大事以及现场制播等应用，填补了关键的4K超高清电视摄像机EFP系统的空白。





4K/3片/2/3”CMOS传感器成像模组
广播电视超高清摄像机EFP系统



自主研发的分光棱镜成像模组，数字图像处理算法

 3片2/3" 图像传感器与B4卡口，可完美匹配B4卡口光学镜头，补变焦和景深等电影镜头“PL”存在的缺陷。



UHC-4881

4K/3片/2/3”CMOS传感器成像模组

广播电视超高清摄像机EFP系统



画质为王 技术精髓

华创开发的4K超高清广播电视级别摄像机EFP系统具有高质量的成像画质，逼真的色彩还原。支持HDR和BT2020以及众多的图像、色差、“光学”、畸变等等的校正和补偿功能。系统的设备内置有各种丰富的基带和IP接口等处理电路及算法。

图像色差校正功能

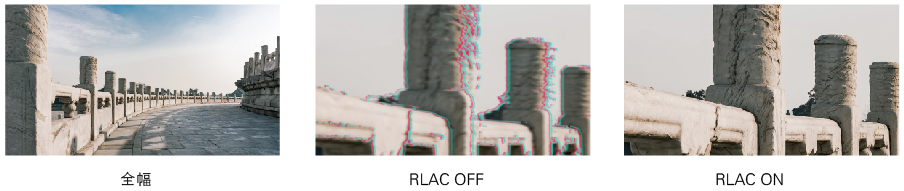

“RLAC”（Real-time Lens Aberration Correction）像差校正功能

图像色差校正，由于“光学畸变”在高清和其他成像系统中一直存在，同样在4K超高清成像系统中也尤为明显的存在。

当光照射时造成横边缘色差，在系统中加入“RLAC”功能，可以有效地校正“横向色差”。

图像色差核心功能是通过镜头内的数据接口，将变焦位置、聚焦位置、光圈位置等数据提供给机身的函数运算，为此，实现了宽动态范围，实时的像色差校正。







黑伽玛调整(Black Gamma)

         黑伽玛功能可以控制和获得更精细暗部色彩拍摄效果，可独立控制红色、绿色和蓝色伽玛通道，为图像的暗部色彩提供更精细、更逼真的图像效果。



* 黑扩展功能(Black Stretch)

         黑扩展功能可以更好地增强均衡，提高图像暗部或曝光不足区域的高亮度，而不改变底电平或白平衡的设置。该功能对于明暗对比较强的大光比拍摄有很好的作用。



* 超级伽玛(Ultra Gamma)

         超级伽玛功能非常强大，它提供了七种场景预设置，可在不同光照和不同景别情况下拍摄优质的画面。



拐点(Knee Saturation)

         明亮的图像区域，可通过拐点调整，真实再显鲜活的亮部细节。





丰富的色彩处理

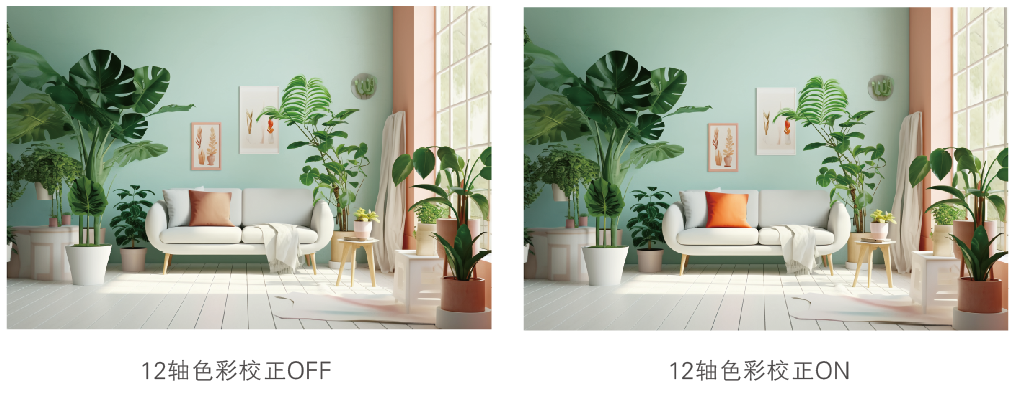

12轴色彩校正&三遮挡

         采用“动态色饱和度调整”和“自动拐点”功能，获得更宽的动态范围，即使在光线反差极大的情况下，也能获得色彩丰富、明暗适度的图像。

除线性/矩阵方式进行彩色校正以外，12轴独立的色彩校正可以针对某一颜色的相位和饱和度做调整。



* 预置遮挡(Preset Masking)

         预先设定的遮挡函数，按照已知的工业标准设定精确校准的色度值。

色饱和度(Chroma Saturation)

         总色饱和度可以控制图像整体的饱和度，纯黑白图像也可以实现。

肤色色调和饱和度调整（Skin Masking）

         可以单独控制肤色区域的色调和饱和度。

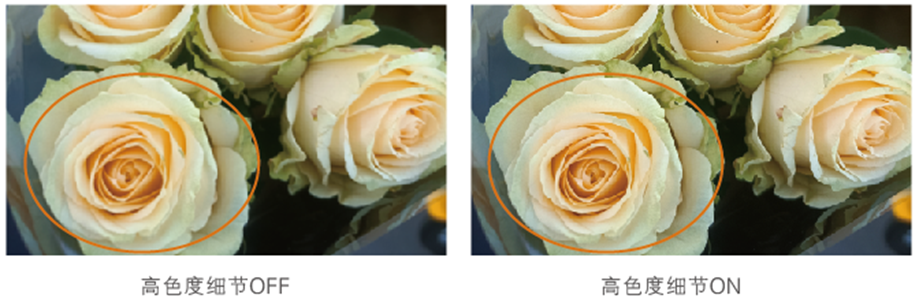

* 高色度细节(High Chroma Detail)

          高色度细节调整，精细展现高色饱和度图像中的细节部分，如玫瑰花瓣或彩色编织物。

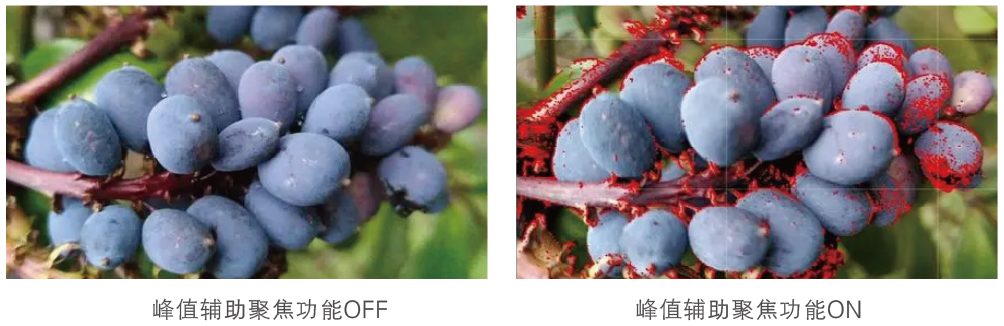

峰值辅助聚焦功能

         在拍摄时，一般在微小屏的寻像器和小屏监视器，人眼很难分辨聚焦的最佳点。设计引入了峰值辅助聚焦功能，用户可以在手动对焦或直接手动对焦拍摄时，以特定的色彩增强合焦范围的轮廓。此功能让您可以轻松地确认对焦。

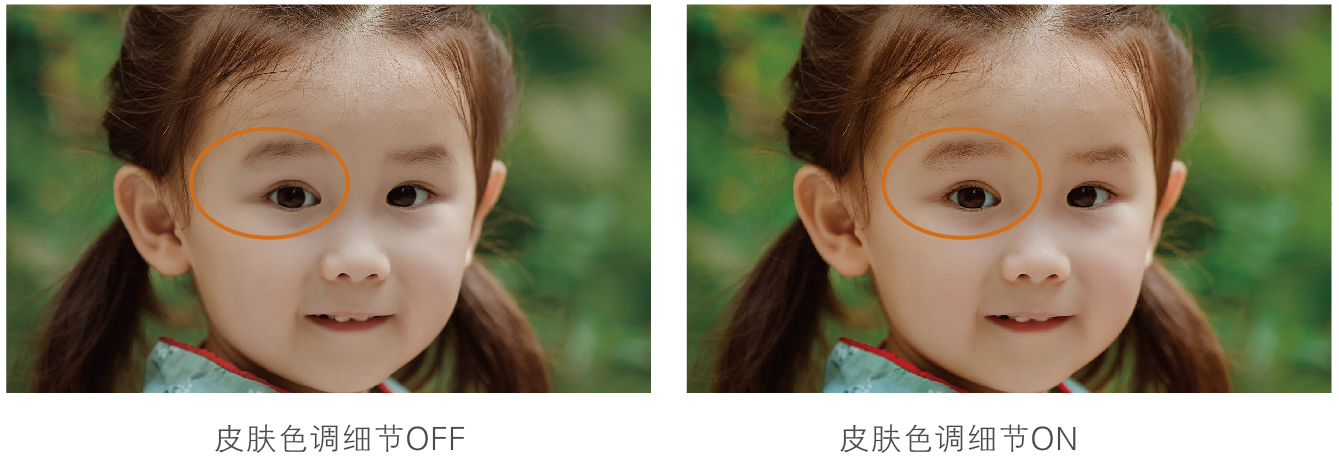

* 肤色细节(Skin Tone Detail)

         肤色细节调整，可基于肤色美化展现拍摄人物更年轻的外貌。使用该功能时，自动检测皮肤色调、饱和度和亮度，可以调整皮肤的色调细节水平，实现肤色柔软细腻化。



本地监视器数字视频通道

         摄像机系统提供了一个数字HD SDI视频通路，可实现给本地监视器提供信号通路。



* 自动灰度设置

         自动灰度设置精确地调整摄像机的参数，通过使用外部已知的基准，在实际照明条件下，补偿镜头色差。通过采用这个功能，调色可以很容易地的完成。



返送/通话手动开关

         返送和通话的呼叫开关可以在本地通过手动方式很容易的设置，尤其在手持和低角度拍摄的情况下。



独立的ND/CC光学滤镜

         提供独立的ND/CC光学滤镜，ND滤镜提供4个灰度滤镜加1个空挡滤镜。CC滤镜提供4个色温滤镜和1个星光滤镜。通过光学滤镜进行色彩校正和增益调整，是保证摄像机信噪比和色彩再现的最好方式。



高速、灵活的光纤数字传输和摄像机控制系统

         摄像机控制单元HCU-UHC4881和摄像机光传输模块完成了摄像机信号的光传输和控制。提供4K和HD的信号，可满足目前4K和HD电视节目制作的需求。





丰富的接口

        数字输入/输出接口

         4K数字输出12GSDI×4

         3G/HD SDI×2

         3G/HD SDI 返送×2(用于寻像器)

       * 支持ST2110 20/30/40，支持2022-7功能

     （*为选件）



模拟输入

         同步信号输入×1(支持三电平和黑场)



提供TRUNK数据接口

         TRUNK数据接口可支持从CCU到机头的12G TRUNK以及双向网络TRUNK。



演播室和现场制作寻像器

         提供2种寻像器用于不同场景的摄像机拍摄监看。



高质量的下变换高清信号

         高质量的下变换处理将4K图像下变换到HD图像。

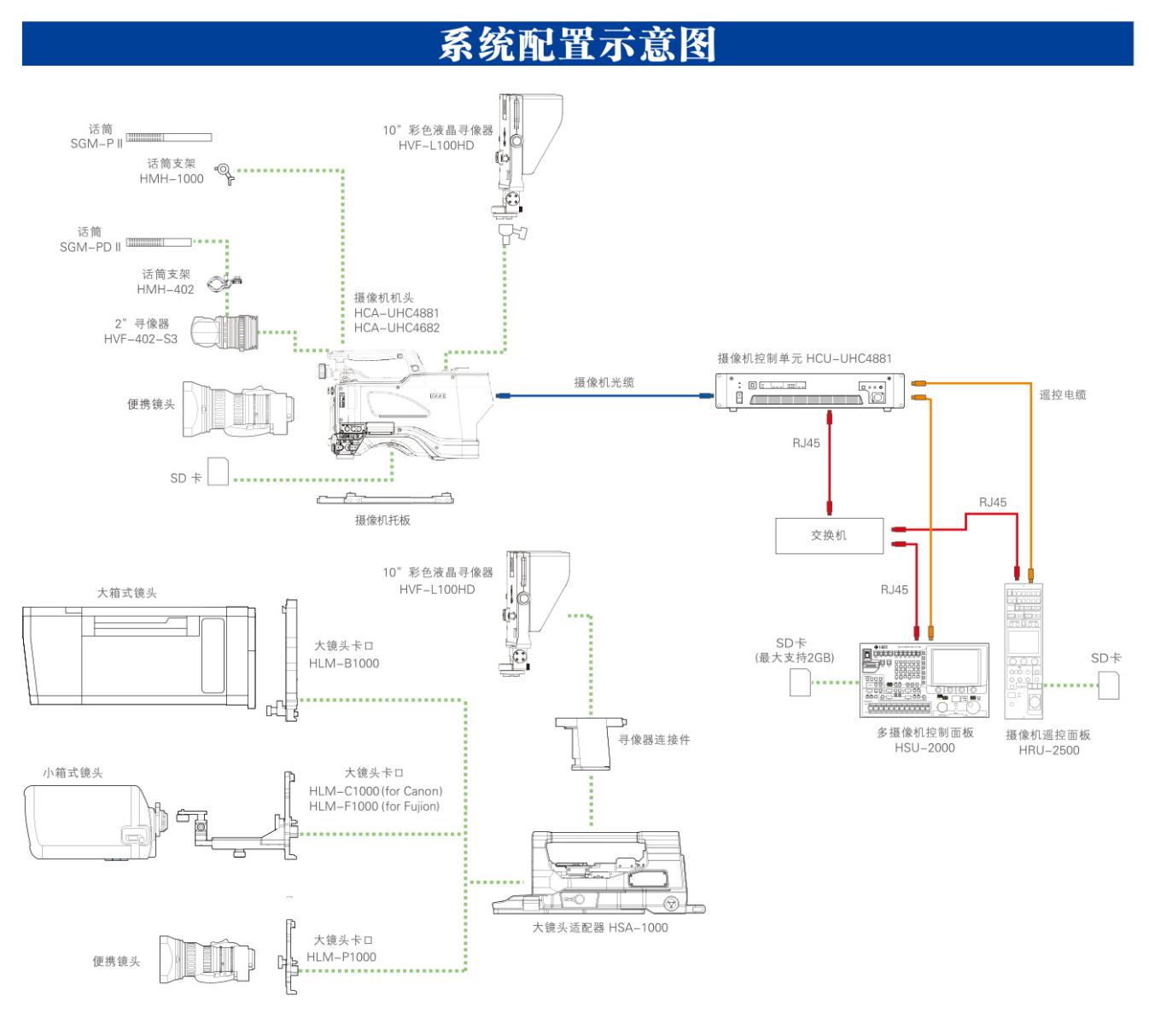

附件设备

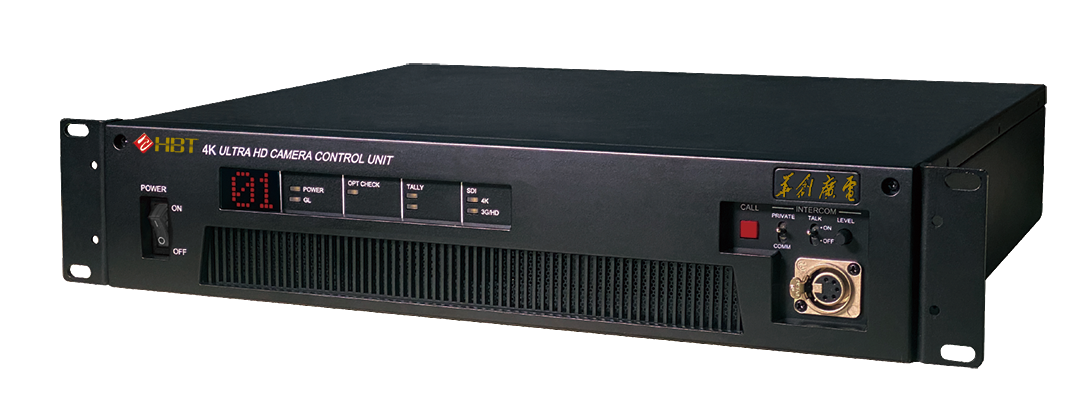

紧凑的CCU

      HCU-UHC4881摄像机控制单元只有紧凑的2RU大小。

                 摄像机控制单元 HCU-UHC4881





综合多控制面板和摄像机遥控面板

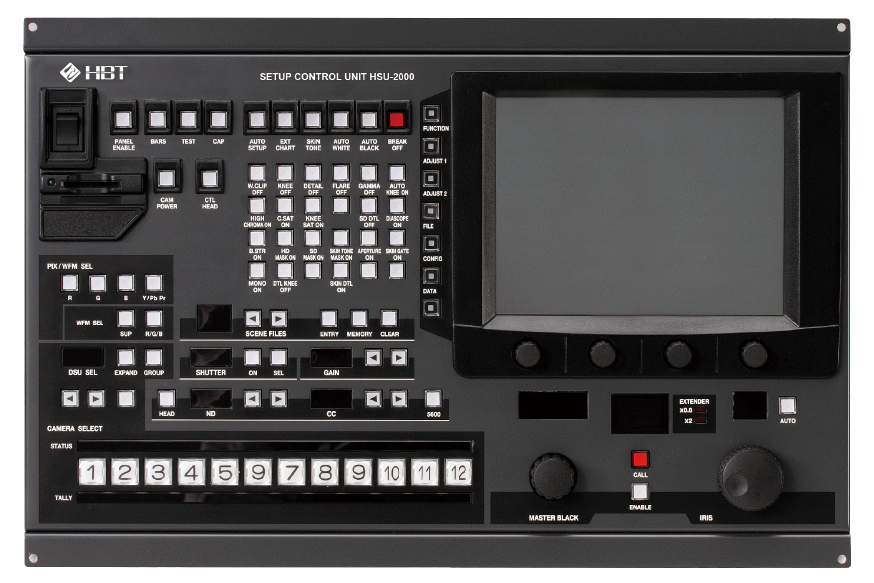

         HSU-2000是一款多摄像机控制面板。可最多控制12台摄像机，方便简洁的操作界面加可触摸显示屏，可完成多个摄像机的快速设置。



综合多控制面板HSU-2000

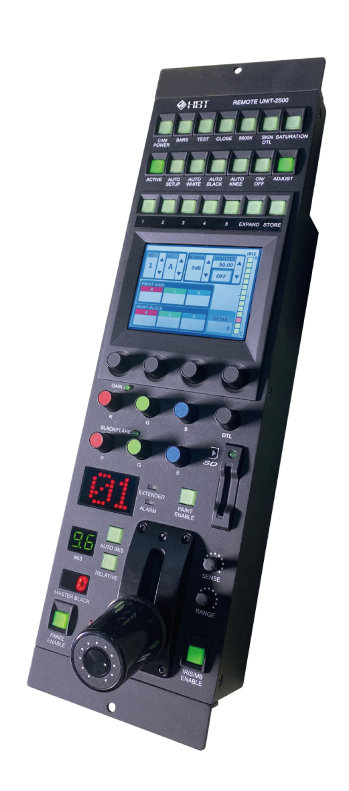

         HRU-2500是一款摄像机遥控面板。可一对一设置摄像机和CCU的各种参数，可触摸屏操作。





                 摄像机遥控面板HRU-2500

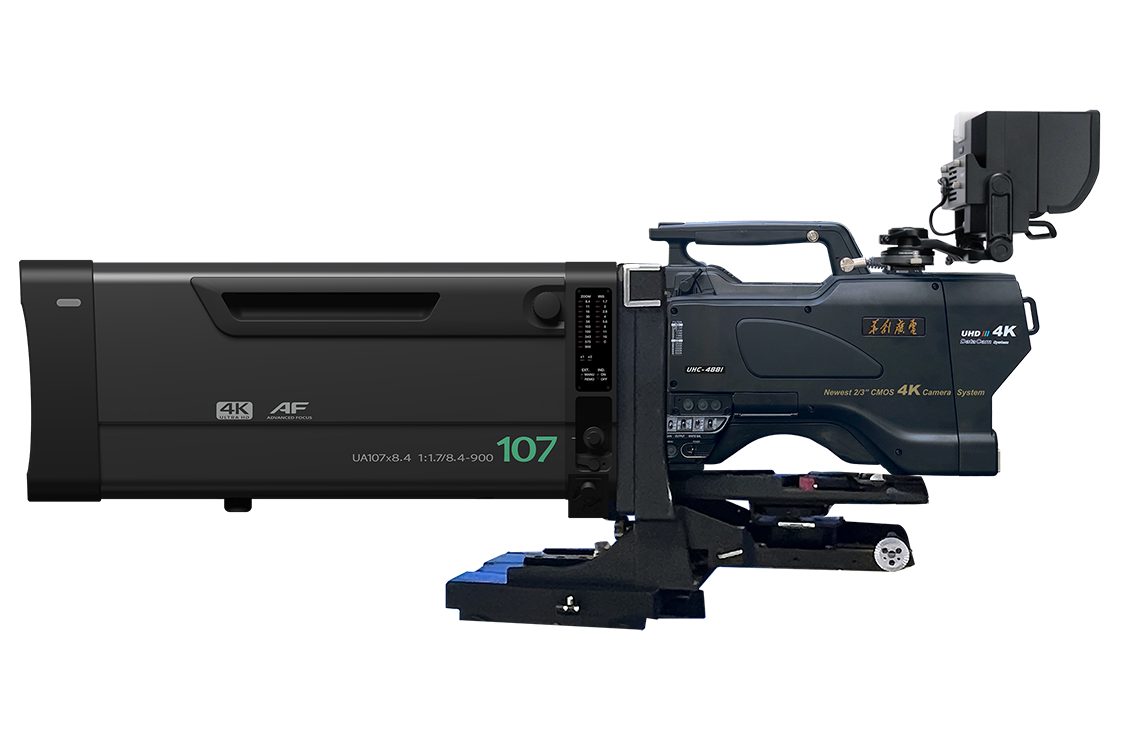

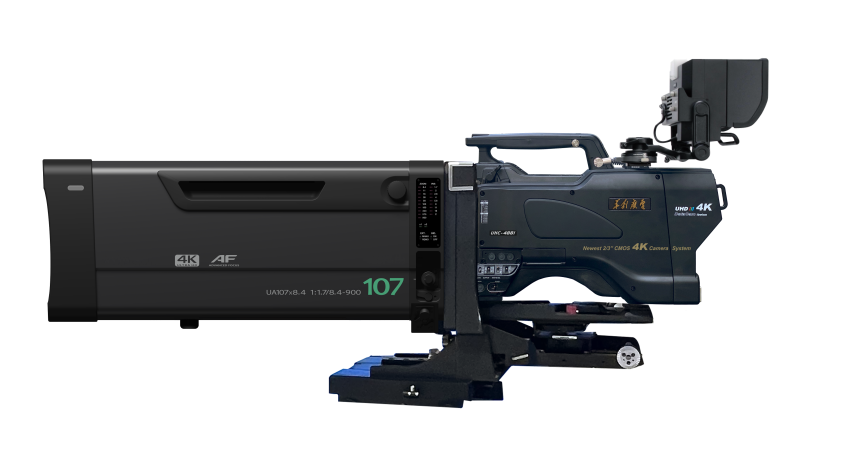

大镜头适配器

         针对大镜头，SA-1000大镜头适配器可适配富士、佳能各种大型箱式镜头。

         *  大镜头适配器方便对摄像机返送、通话等操作设置，界面简单易操作。



技术规格

机头

镜头接口

B4卡口

感光器件

3×2/3英寸CMOS传感器

图像格式

3840×2160 50P/59.94P

最大光圈

F1.7

光学滤镜

两组独立滤镜

ND (CAP、Clear，1/4ND、1/16ND、1/64ND)

CC(Cross、Clear、4300K、     6300K、8000K)

电子色温滤镜

5600K

灵敏度

F10

中心调制度

71%

清晰度

2000TVL

动态范围

可分清13等级

亮度通道信噪比

63dB

增益

支持-9dB到24dB调节

电子快门

范围为1/50至1/2000

输入/输出

Mon OUT: 1×BNC HDSDI (1080i)

VF OUTx2

RET OUT 1×BNC 3G / HD SDI

SDIOUT: 2×BNC 12GSDI

遥控面板控制接口(*1)；

寻像器接口(*2)

镜头接口(*1)；5芯话筒：XLR (*1)

SD存储卡槽

光缆接口

SMPTE 304M/311M-TYPE FOC CN

视频输出

12G SDI (*2)

返送输出

BNC 3G / HD-SDI OUT (*1 )

同步输入

黑场或三电平BNC (*1 )

通话

5-pin XLR ( Female ) (*2)

Input rating: -60dBm, Output rating:0dBu ENG/PD channel selection SW, MIC on/off SW,Intercom level control

话筒

Chnl1 & 2 Line or Mic level select(MENU) with phantom power

on/off：Mic Input rating: -60dBm

电源输出

5-pin (*1 )

其他接口

SCRIPT: 1x5-pin Multi for script lamp +12VDC ( 1.0A max )

DC IN: 1x 4-pin XLR for 12VDC power input (10.5VDC to17.0VDCin standalone operation)

TRUNK: 12G SDI（最高）

操作温度

-20℃ ~ 45℃

存储温度

-20℃ ~ 60℃

遥控面板：HRU-2500

尺寸

102W×370D×56.2H mm

重量

1.3Kg

电源

+12VDC

操作温度

0℃ ~ 40℃

接口

RJ45，8芯接口

摄像机控制单元: HCU-UHC4881

输出信号

4K OUTPUT 1/2/3/4

BNC 12G-SDI (*4 )

HD

BNC HD-SDI (*2 )

MON

BNC 3G-SDI (*1 )

话筒输出1/2

0dBm/600Ω

输入信号

数字RET IN

BNC 3G-SDI or HD-SDI (*2 )

· 3G-SDI SMPTE 424/425 LEVEL A

· HD-SDI SMPTE 292M

SDI Trunk(IN PUT)

12G / 3G/HD-SDI

同步输入

BNC ( loop through ) (*1 )

黑场或三电平

IP接口

ST 2110 IP接口

支持2路QSFP28 25G IP接口（主/备)，支持2022-7

支持1路4K+2路3G/HD ST2110-40流输出（IP节目信号）

支持2路3G/HD ST2110-40流输入（IP返送）

提供 2 路 ST2110-30 IP 单流 输出（IP通话+机头音频）

提供 2 路 ST2110-30 IP 单流 输入（IP通话+PGM音频）

支持PTP协议

支持NMOS或WEB页面两种控制方式

其他接口

通话(耳机)

5芯XLR 0dBu Max+15dB

遥控1

8芯接口 (*1 )

遥控2

LAN

通讯接口

DB25 (*1 ) (通话/PGM音频/RGTally)

通话(PD/ENG)

0dBm/600Ω

0dBu or -15dBu(两线)

支持Clear-Com、RTS通话系统

音频背景声PGM

0dBm / 600Ω

电源

100V~240V 50/60Hz

功率

最大300W

操作温度

操作温度：0℃ ~ 40℃

存储温度：

-20℃ ~ 60℃

重量

10Kg

最长光缆

1000m (可供电)；4000m (不供电)
